FlipBOOK – Bauphasenpläne direkt auf Plänen erstellen

Räumlich sehen, was wann ansteht — als Phasenfolge auf einer Planunterlage, ohne CAD-Umweg und ohne 3D-Modell.

FlipBOOK verbindet Lageplan und Bauablauf in einem Arbeitsgang: Tätigkeiten und Bauzustände werden planbezogen verortet und über ihren zeitlichen Zustand dargestellt und gesteuert. Die Wochennavigation macht daraus eine nachvollziehbare Situationsfolge — Prinzip „Daumenkino“ (engl. FlipBOOK).

Kostenlos testen Tutorial öffnen

Die Lücke: Terminplan – Lageplan

Bei Planung und Ausführung fehlt oft die direkte Verbindung zwischen der Terminplanung und der Darstellung von Bauphasen und Tätigkeiten auf dem Lageplan.

Dennoch sind Bauphasenpläne und Bauzustandspläne ein zentrales Kommunikationsmedium — in Abstimmung, Vergabe und Ausführung, für Soll und Ist.

In der Praxis entstehen solche Pläne deshalb häufig außerhalb des Terminplans: in CAD, in Präsentationen oder als manuelle Collage. Jede Terminänderung bedeutet dann erneut Zeichnen und Abstimmen — obwohl der Ablauf schon gedacht ist.

FlipBOOK schließt diese Lücke andersherum: Du arbeitest direkt auf dem 2D-Lageplan, setzt die zeitliche Gültigkeit am Element und blätterst die Phasenfolge. Kein eigener CAD-Workflow, kein aufwendiges Modelling — Basis sind die vorhandenen Pläne und eine klare Zeitachse.

Phasenfolge ansehen

Unten: typische Situationen aus einem Strassenbau-Projekt. Mit Smartphone wischen, am Desktop horizontal scrollen — man sieht die Änderungen vom Bauzustand – Woche für Woche.

Beispiel von Bauphasen — wischen oder scrollen

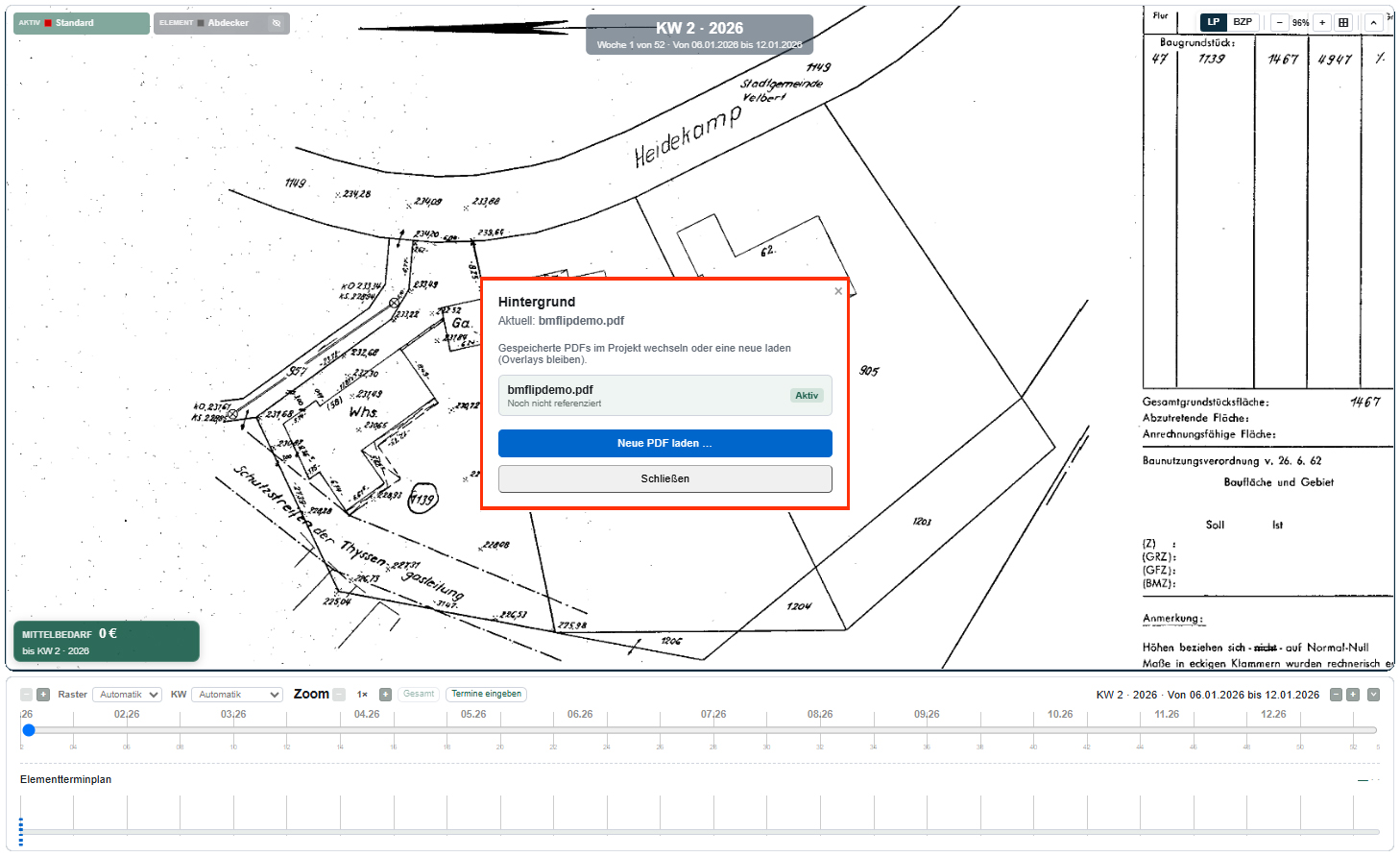

FlipBOOK: Lageplanunterlage mit ersten Elementen
Lageplanunterlage PDF als Hintergrundplan — Symbole und Bilder in den Bauwochen liegen darüber, nicht in der PDF.

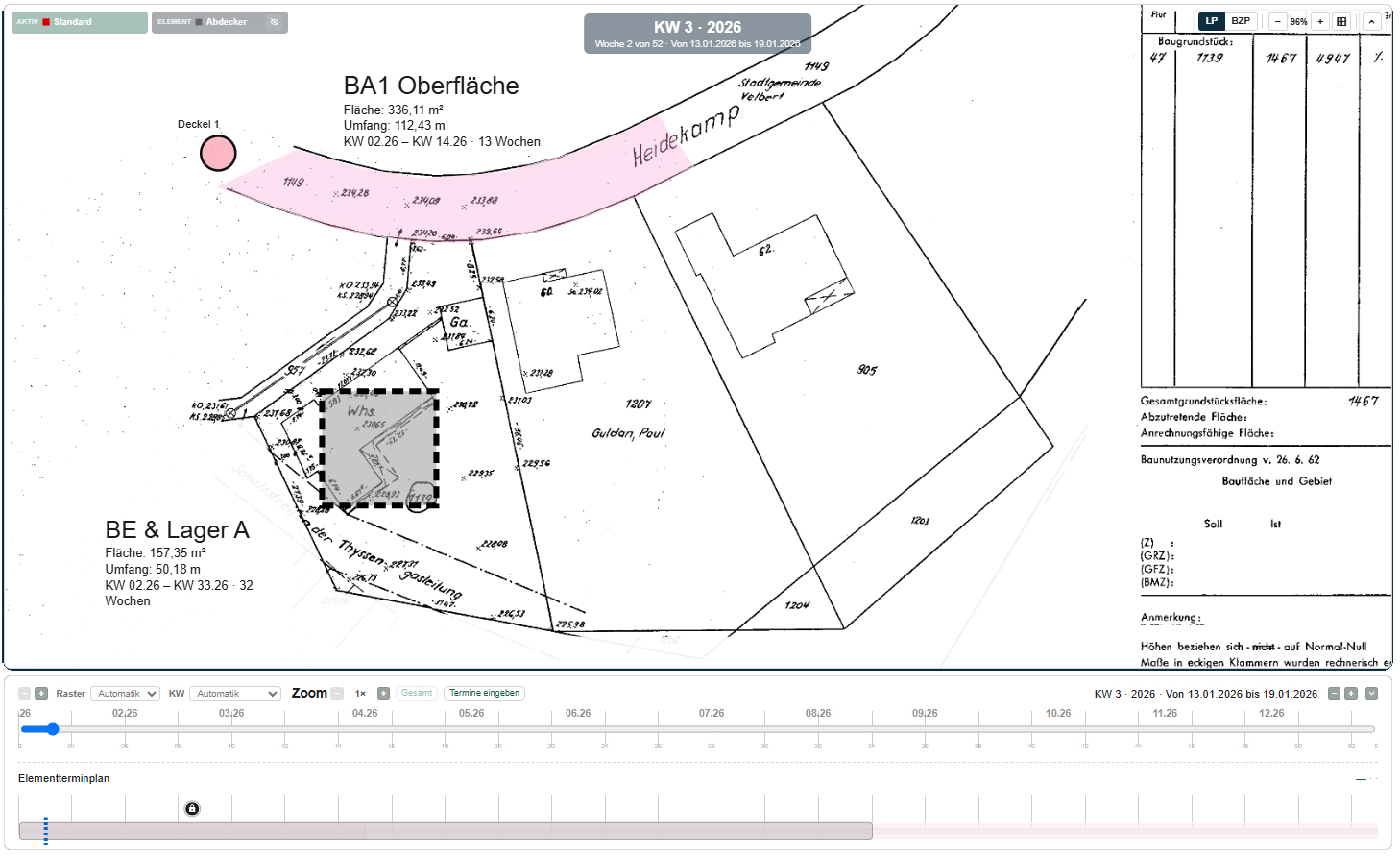

FlipBOOK: räumliche Elemente auf dem Lageplan
Räumliche Zuordnung Einfach Formen, Flächen, Symbole und Texte darüber einfügen für Bauzustände auf dem Plan. Jeder Form wird ein Zeitraum zugewiesen.

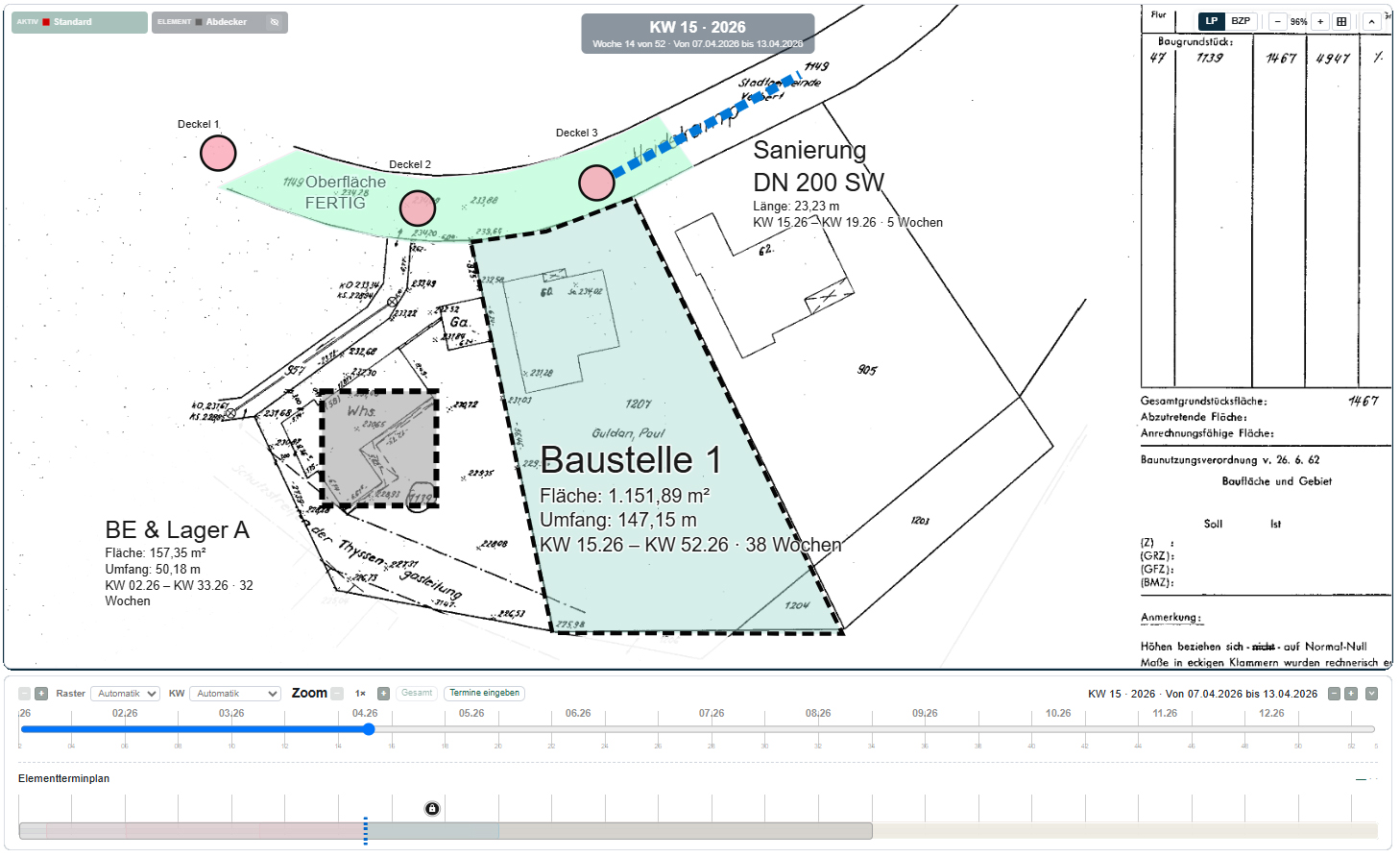

FlipBOOK: Bauzustand in einer Bauwoche
Bauzustand je Bauwoche Auf dem Plan ist nur sichtbar, was in dieser Phase gilt — die zeitliche Gültigkeit steuert die Darstellung.

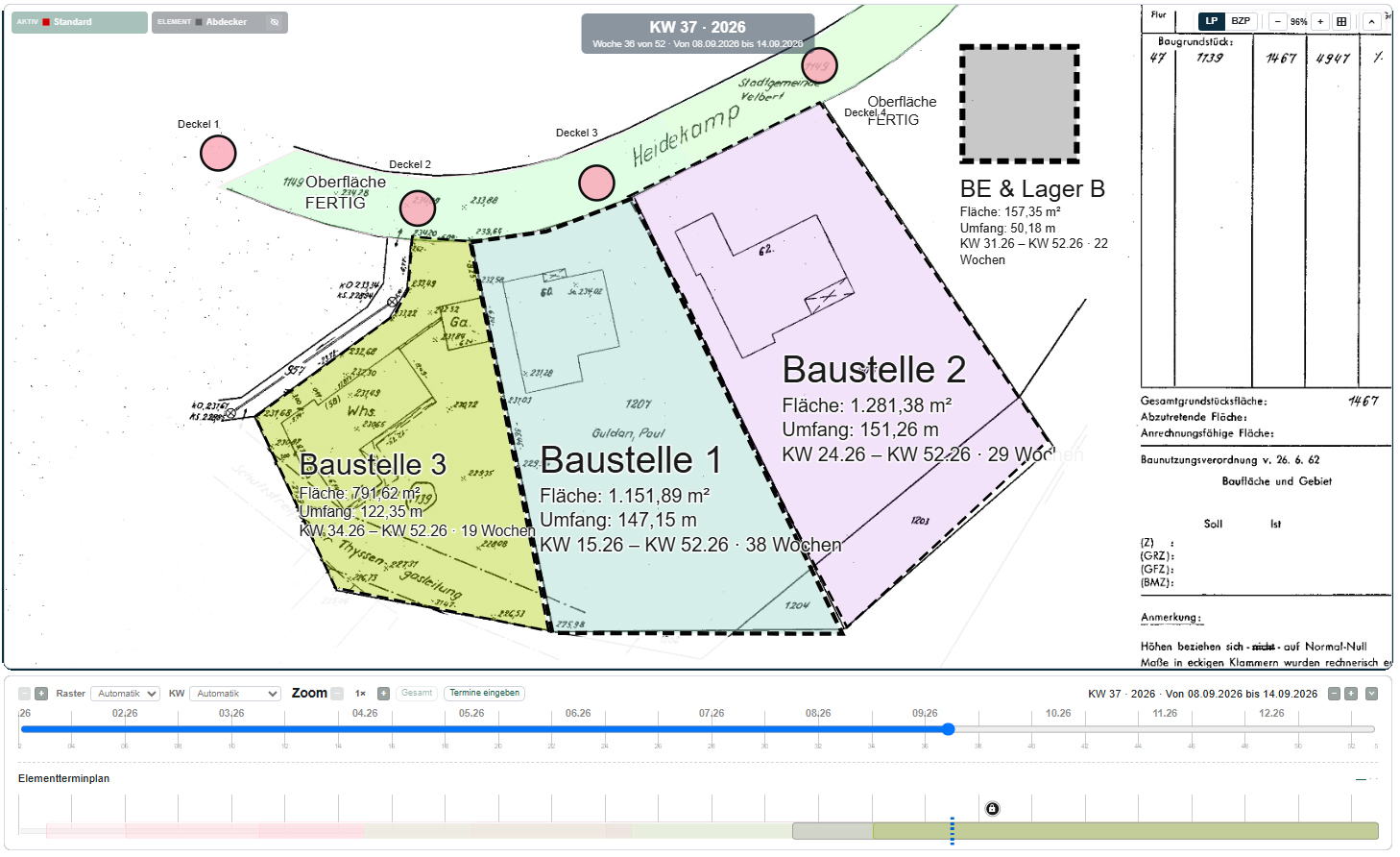

FlipBOOK: Phasennavigation über die Zeitachse
Phasennavigation Woche für Woche durch den Ablauf gehen — Situationen in Folge darstellen wie im Daumenkino, statt statischer Einzelzeichnungen.

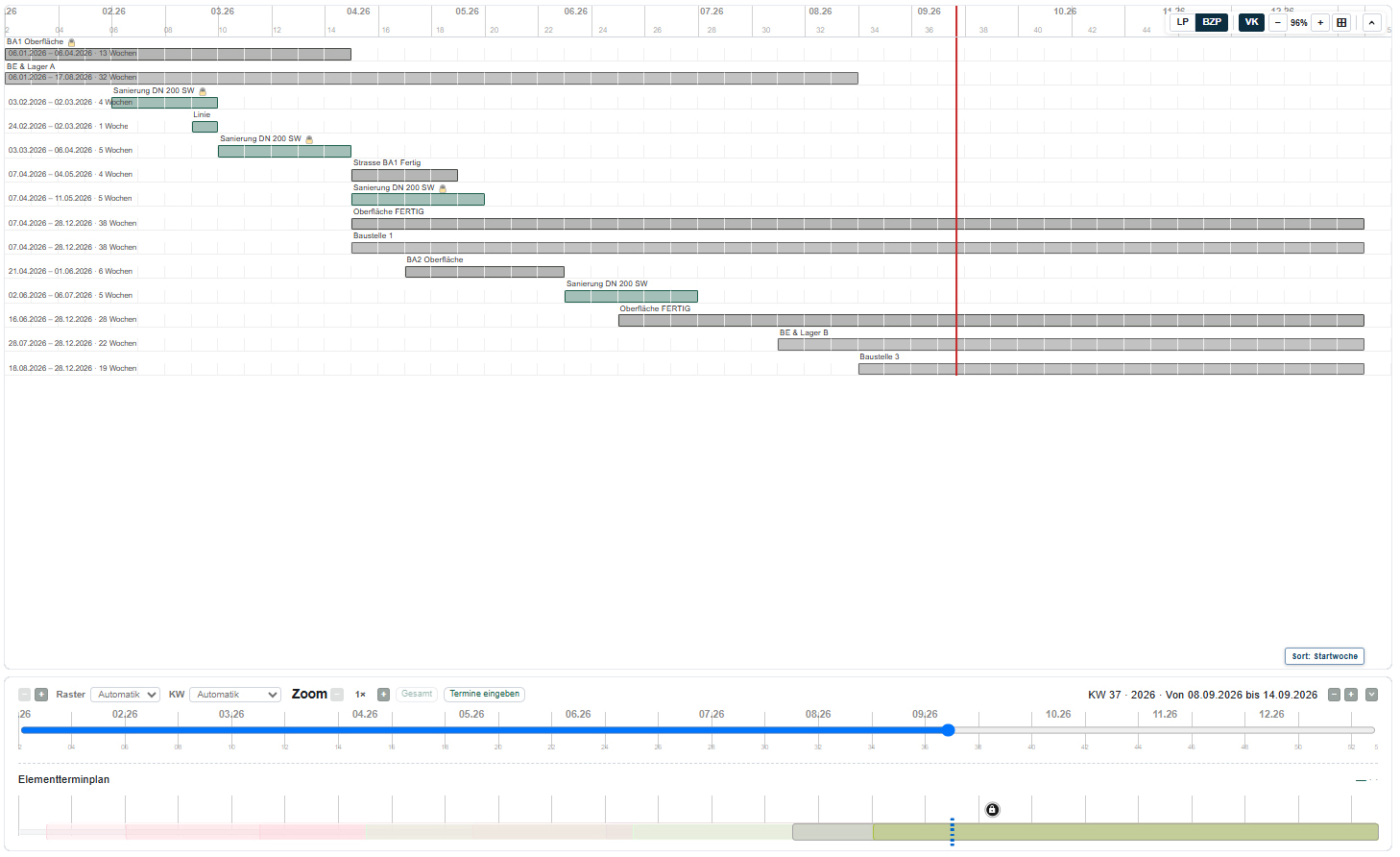

FlipBOOK: Bauzeitenplan parallel zum Lageplan
Bauzeitenplan Die gleiche Terminstruktur entsteht automatisch als Balkenplan zum Bildablauf des Daumenkinos.

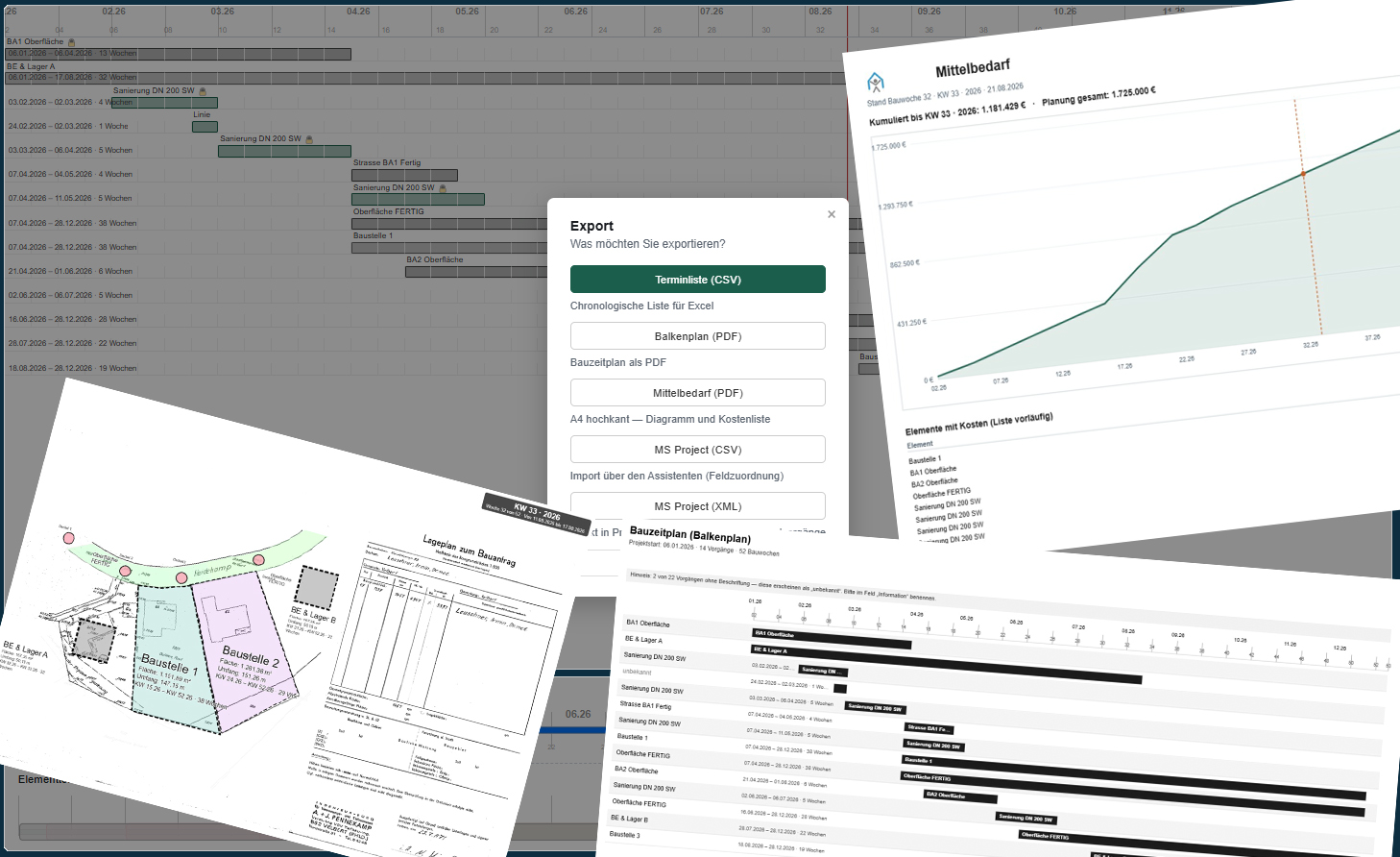

FlipBOOK: Abstimmung und Export
Abstimmung und Weitergabe Für Präsentationen, Meetings und Dokumentation: Exporte, Druck und optional gemeinsame Bearbeitung im Netzwerk.

Zwei Perspektiven — ein Projekt

1. Auf der Zeichnung

Lageplanunterlage, thematische Ebenen, planbezogene Markierungen — der Bauzustand bleibt ortsbezogen lesbar. Klare Situationsbilder für Beteiligte,

2. Im Terminplan / Balkenplan

Zeitliche Gültigkeit je Element, Phasennavigation, Bauzeiten- und Elementterminplan — das Bausoll bleibt nachvollziehbar. Exporte in gängige Terminplanformate (MS-Project).

Vom Plan zum Terminablauf

  1. Planunterlage laden — Vorhandene 2D-Zeichnung z. B. Lageplan (PDF) als Basis nutzen.
  2. Zustände verorten — Elemente zeichnen und Themen über Ebenen ordnen.
  3. Zeitliche Gültigkeit setzen — Wirkungszeitraum je Element — die Phase definiert den sichtbaren Bauzustand.
  4. Phasenfolge nutzen — Navigieren, abstimmen, exportieren — Änderungen bleiben an Element und Zeitachse.

Wem hilft FlipBOOK

Für Bauleitung, Projektsteuerung und alle, die Bauphasen kommunizieren müssen — im Hochbau ebenso wie dort, wo Phasen auf dem Lageplan verständlich bleiben sollen (Infrastrukturplanung). Die Stärke liegt in der direkten planbezogenen Phasenfolge.

Begriffe

Bauphasenplan — Lageplan mit phasenbezogener Darstellung — was in einem Zeitraum wo gilt.

Bauzustand — Die sichtbare räumliche Situation in einer Bauphase / Kalenderwoche.

Zeitliche Gültigkeit — Zeitraum, in dem ein Element zum Bauzustand gehört.

Bauzeitenplan — Zeitliche Darstellung der Vorgänge als Balken — ergänzend zur Planansicht.

Phasenfolge — Aufeinanderfolgende Situationsbilder — das Daumenkino-Prinzip.

Selbst ausprobieren

FlipBOOK läuft im Browser. Testzugang starten oder Zugangscode einlösen — danach den Ablauf auf dem eigenen Lageplan aufbauen.

Zur Zugangsseite Hilfe und Kontakt
